Вакуумный конденсор лесосушильной камеры

ВАКУУМНЫЙ КОНДЕНСОР

Вакуумный конденсор для пресс-вакуумной лесосушильной камеры.

Конденсор предназначен для сбора и удаления конденсата во вроемя сушки древесных пиломатериалов из пресс-вакуумной камеры.

Компоненты вакуумного конденсора:

1. Вакуумная помпа (насос);

2. Теплообменник, состоящий из радиатора и электрического вентилятора в корпусе

3. Система переливных баков для сбора и удаления конденсата с вентилем с сервоприводом.

Вакуумный конденсор для вакуумных лесосушильных камер.

Сушка древесины в вакууме под давлением, вакуумный конденсор (сбор и удаление конденсата):

Использование тепла от сушки древесины в пресс-вакуумной камере смотрите на след.странице...

Создано в программе SketchUp.

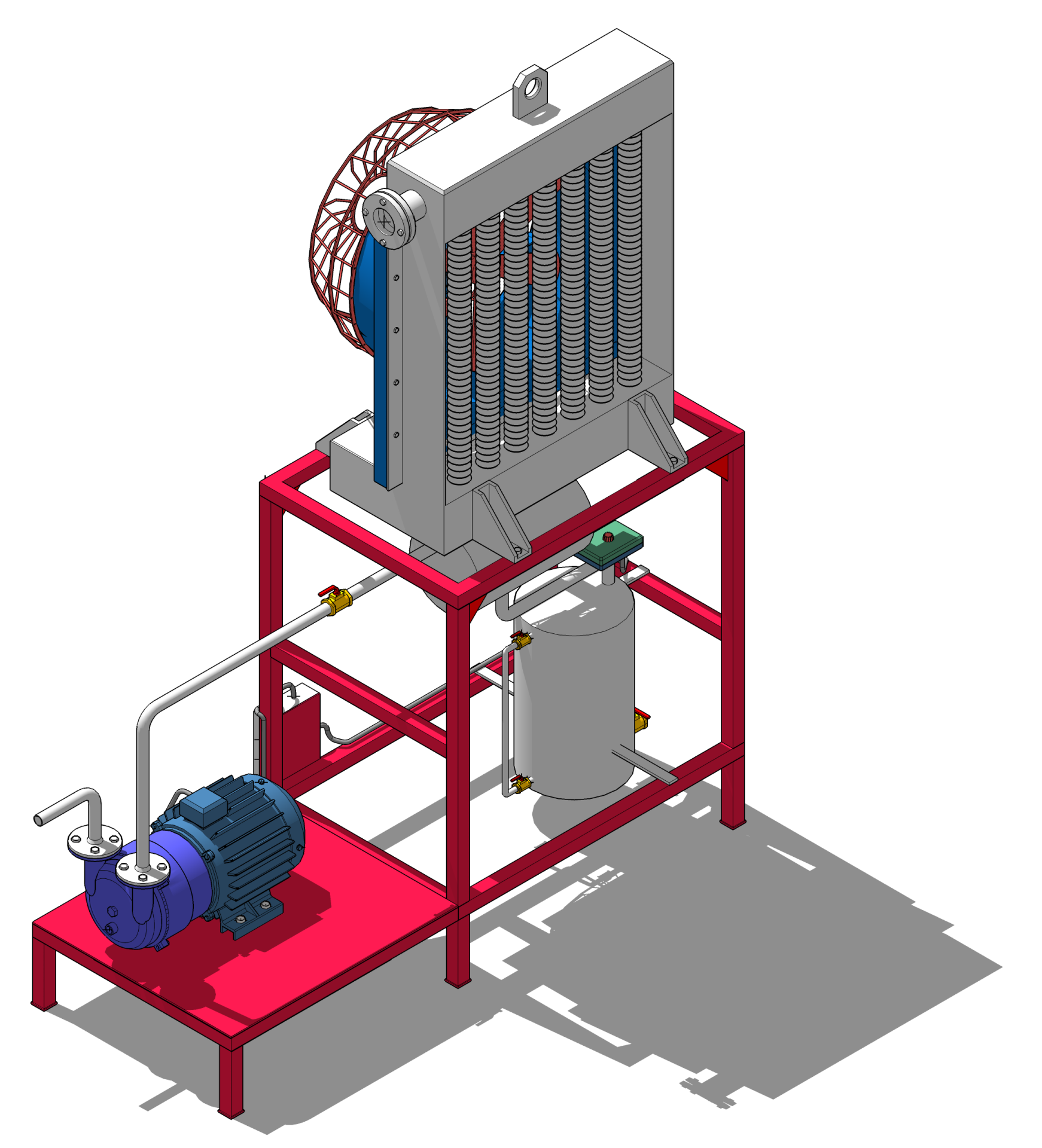

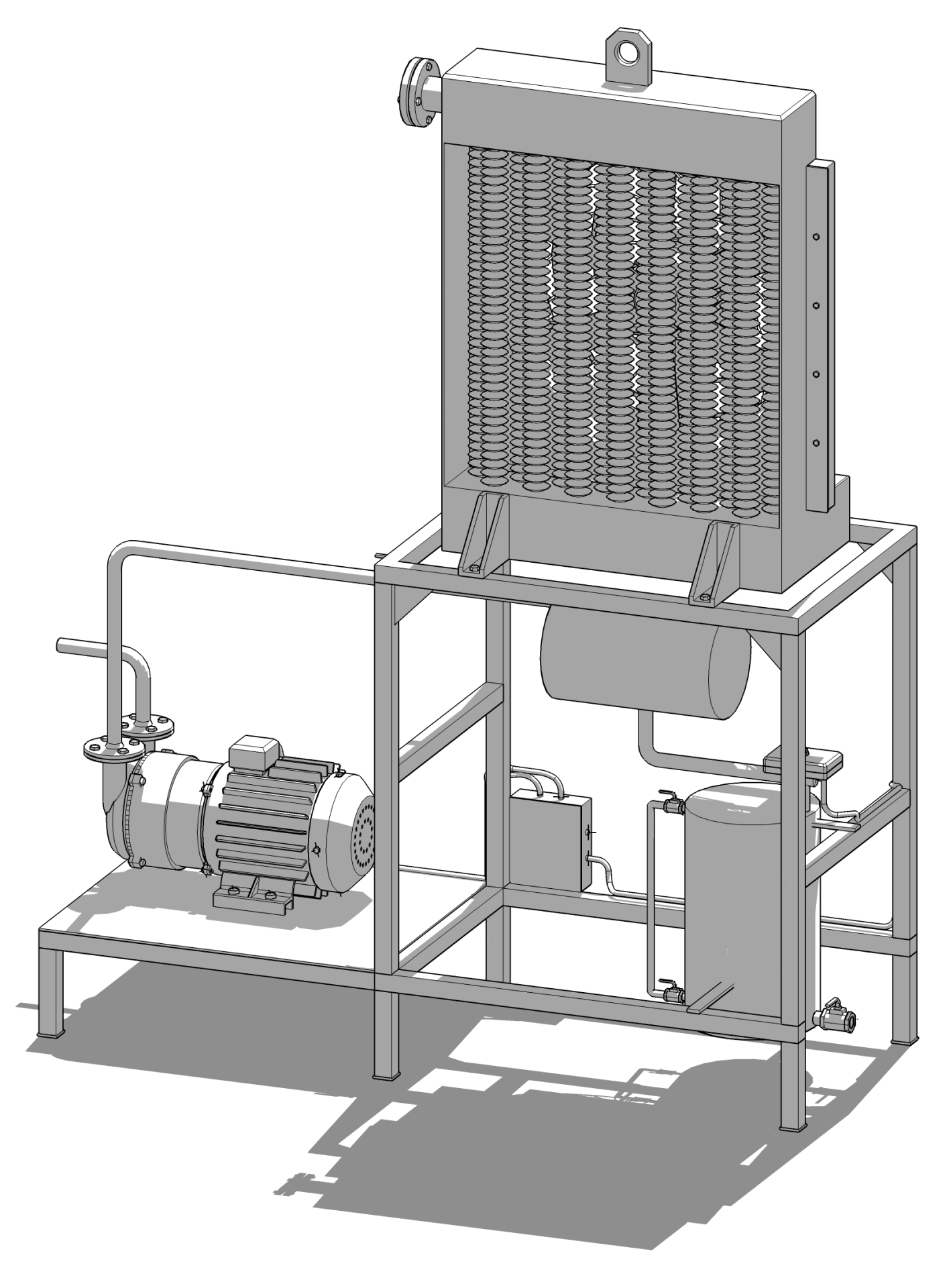

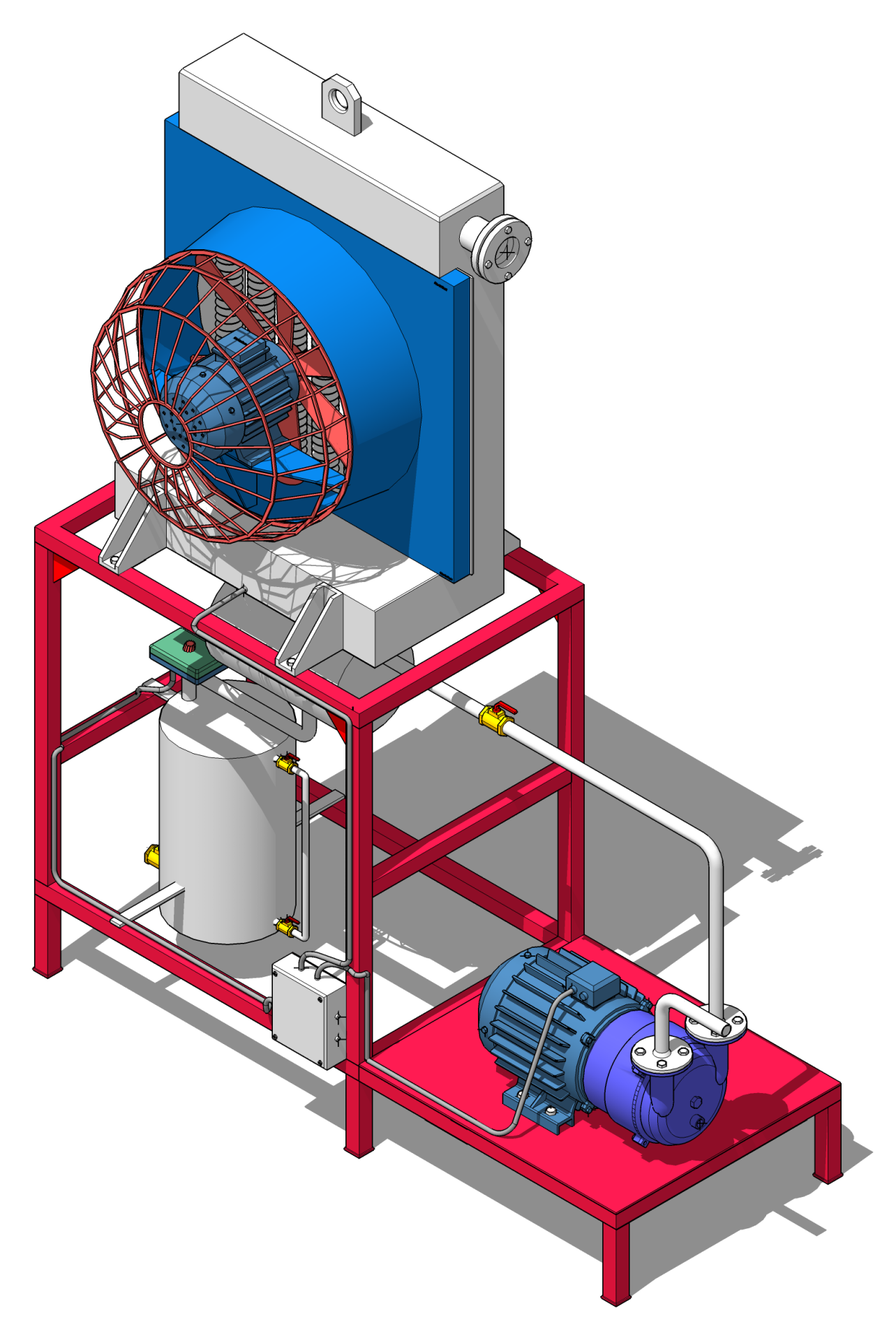

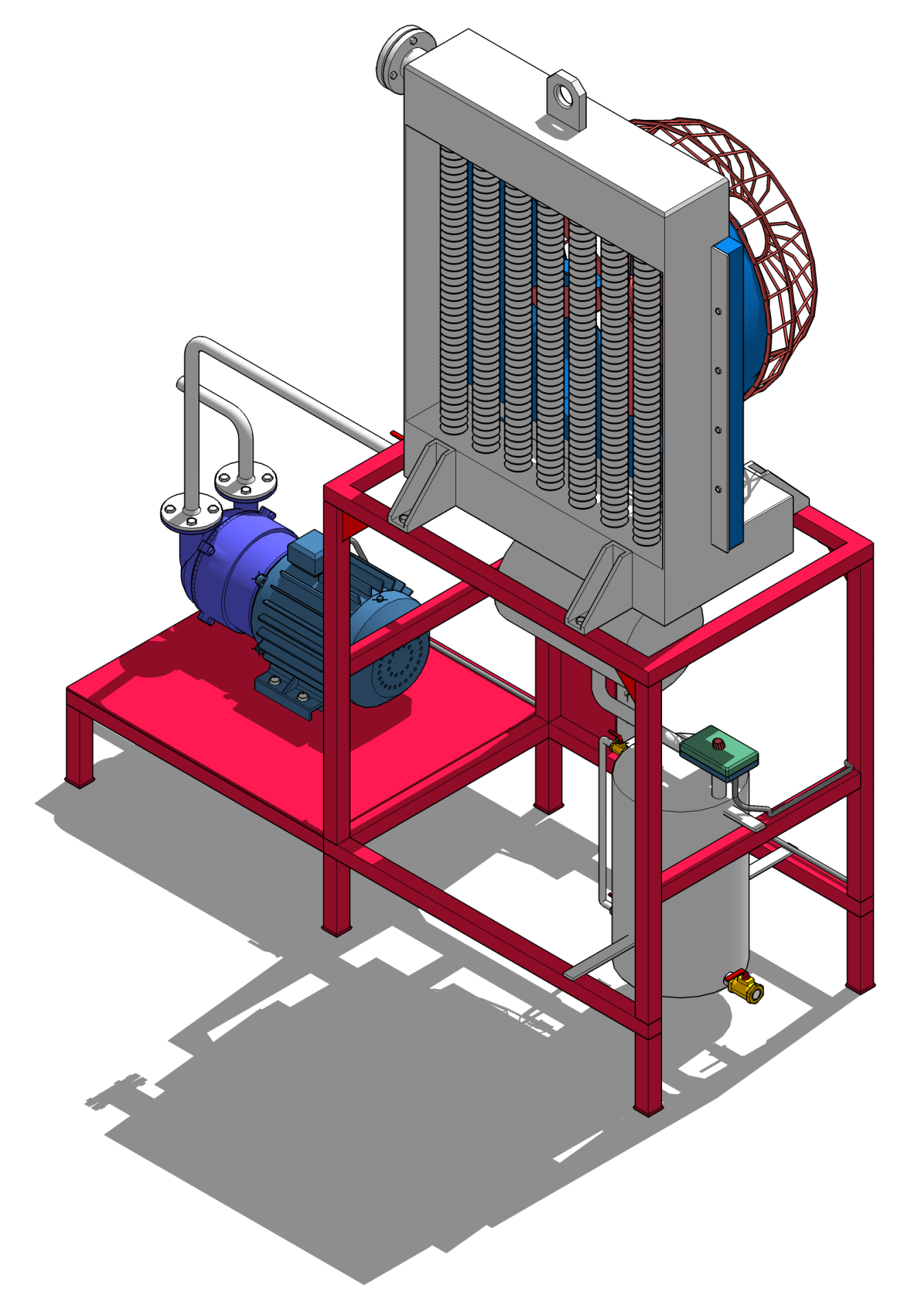

3D визуализация и 3D модель вакуумного конденсора для пресс-вакуумной лесосушильной камеры.

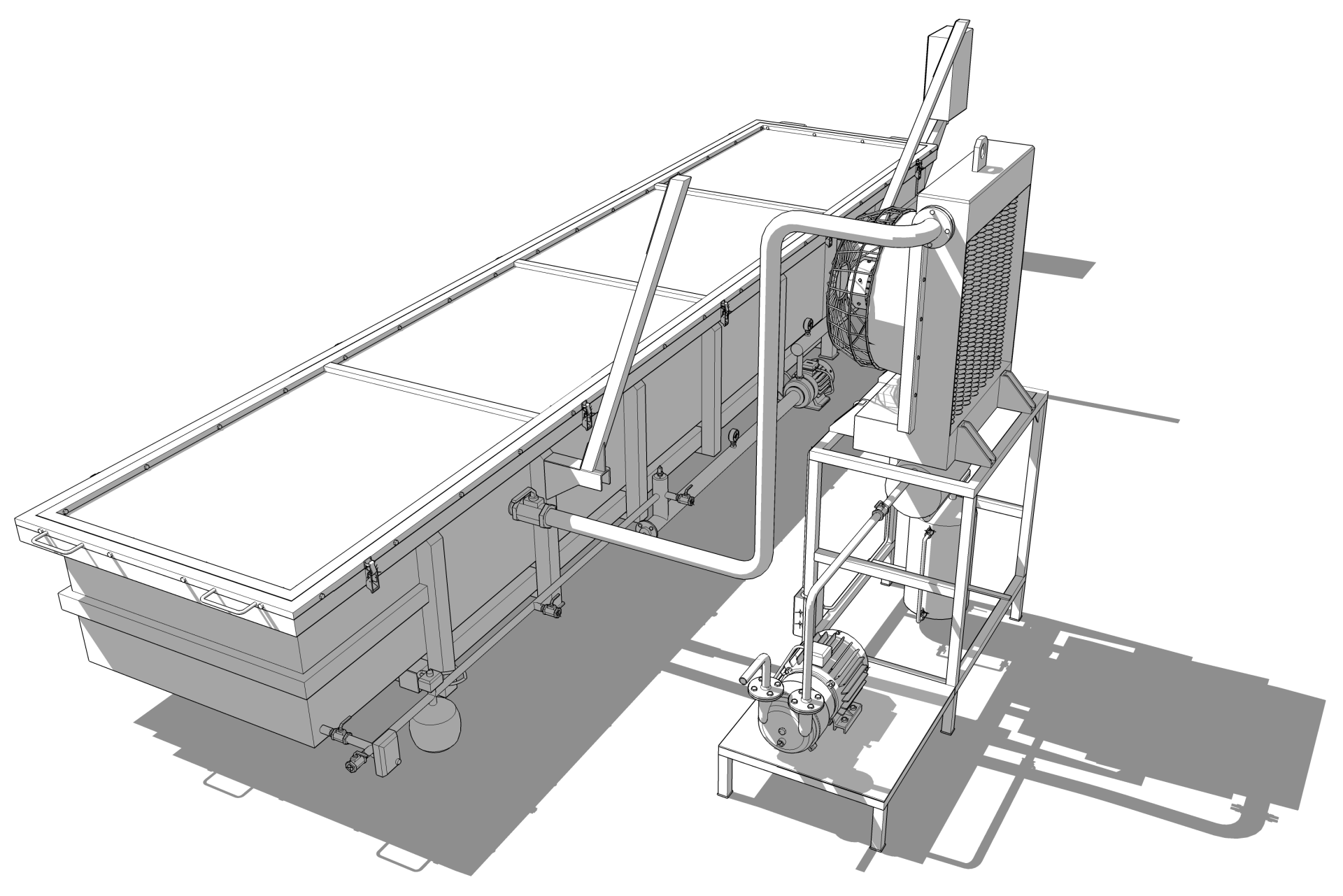

Вид пресс-вакуумной лесосушильной камеры с вакуумным конденсором:

Вакуумный конденсор в составе устройства для пресс-вакуумной сушки древесных пиломатериалов: Вакуумный конденсор используется для сбора и удаления конденсата.

Шлюзовая система (система переливных баков) обеспечивает герметизацию вакуумной системы. Объем переливных баков и схема работы клапанов с сервоприводами завязаны с ситстемой сушки древесины. Это зависит от породы древесины, начальной и конечной влажности древесины и от толщины древесины. Вся система завязана в математическую модель сушки древесины.

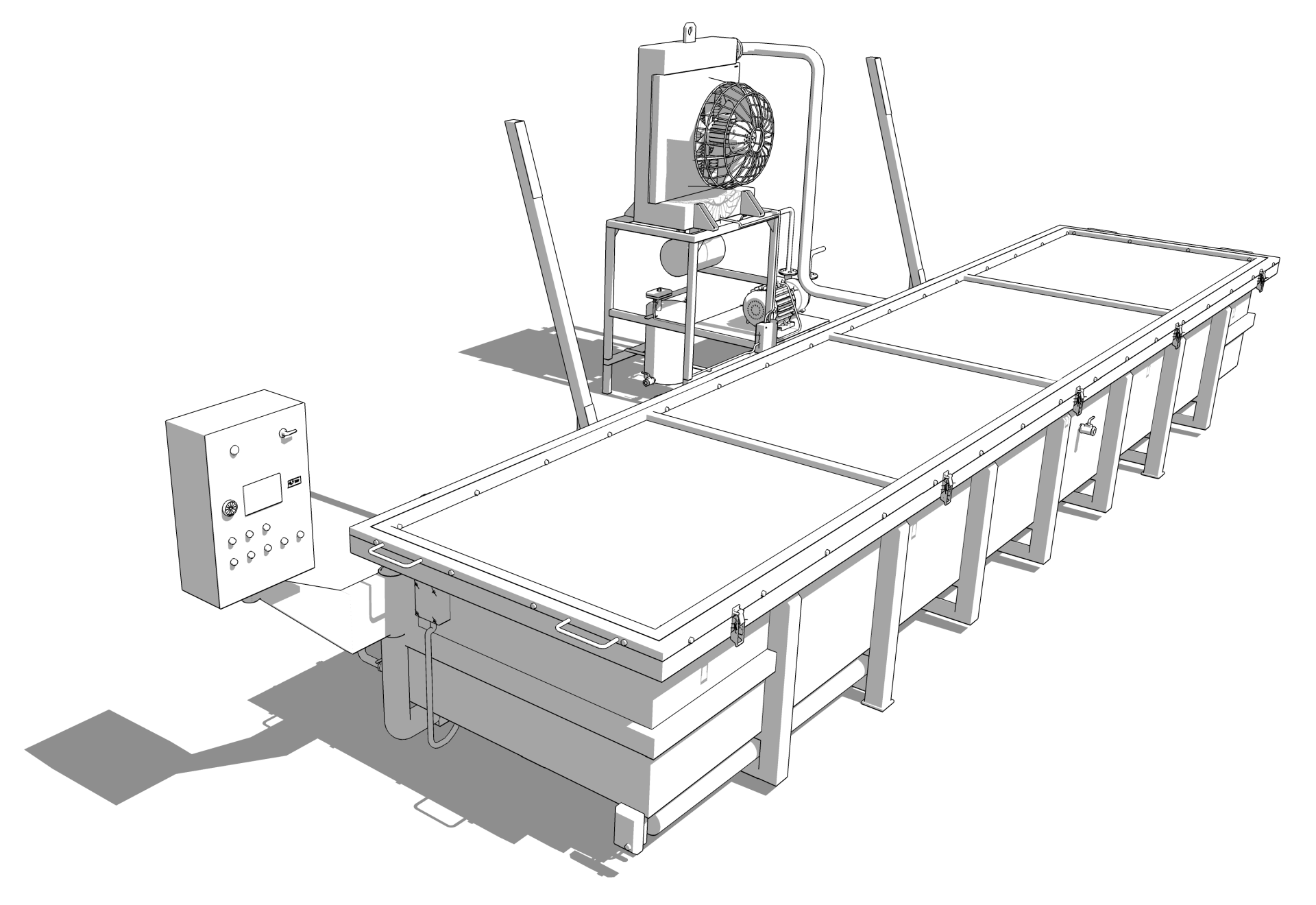

Вид камеры пресс-вакуумной камеры для сушки древесных пиломатериалов.
