Деревянный ящик по ГОСТ 2991-85
ЭСКИЗ ДЕРЕВЯННОГО ЯЩИКА В 3D ПО ГОСТ 2991-85
3D модель деревянного ящика для грузов массой от 200 до 500 кг, выполненная по ГОСТу 2991-85 в программе SketchUp.
Габариты и размеры ящика могут меняться в зависимости от размеров и массы груза. Данная модель создана для груза, с определенными характеристиками, которые указаны ниже.
Изготовление ящиков из дерева (древесины).

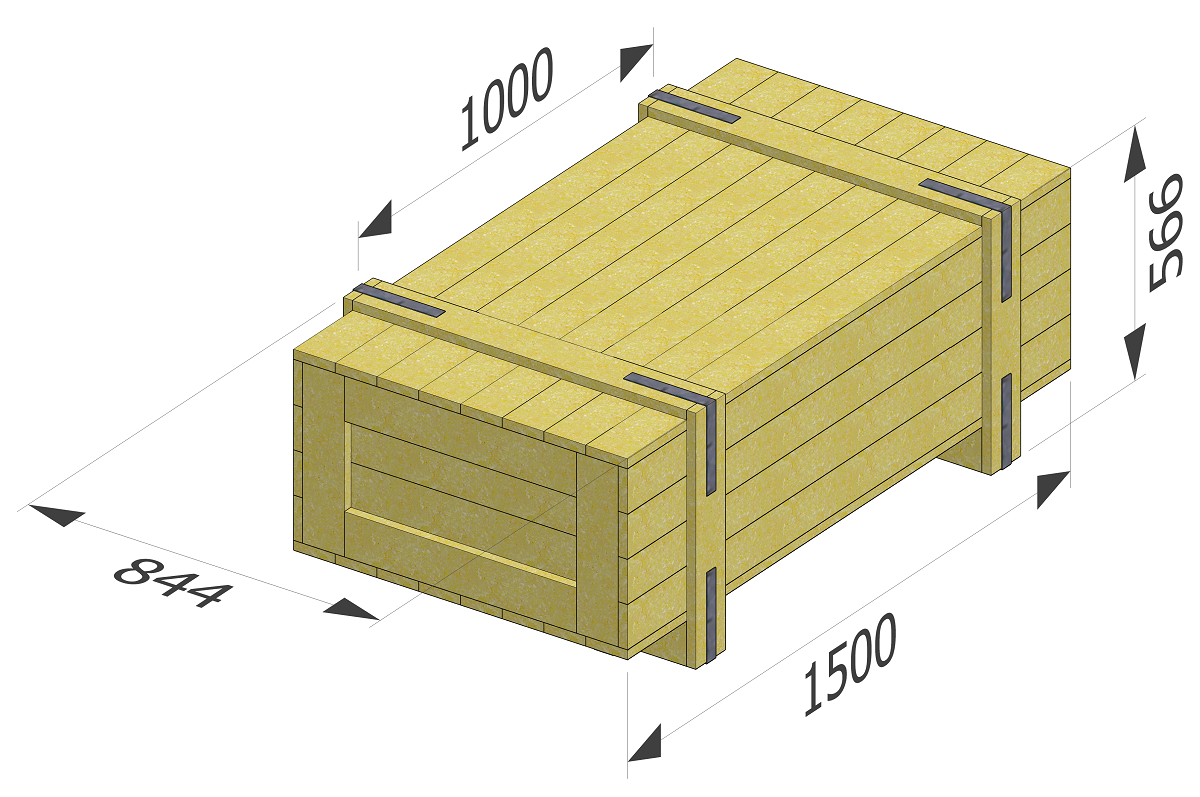

3D модель ящика по ГОСТу 2991-85 с двумя поясами жесткости
Данный деревянный ящик предназначен для транспортировки и хранения грузов массой от 200 до 500 кг.
Внутреннее пространство ящика: 1412 х 756 х 400 мм (т.е. для груза с габаритами примерно 1332 х 676 х 360 мм).
Габариты ящика: 1500 х 844 х 566 мм. Ящик выполнен с двумя поясами жесткости. При необходимости может быть добавлен третий пояс жесткости.

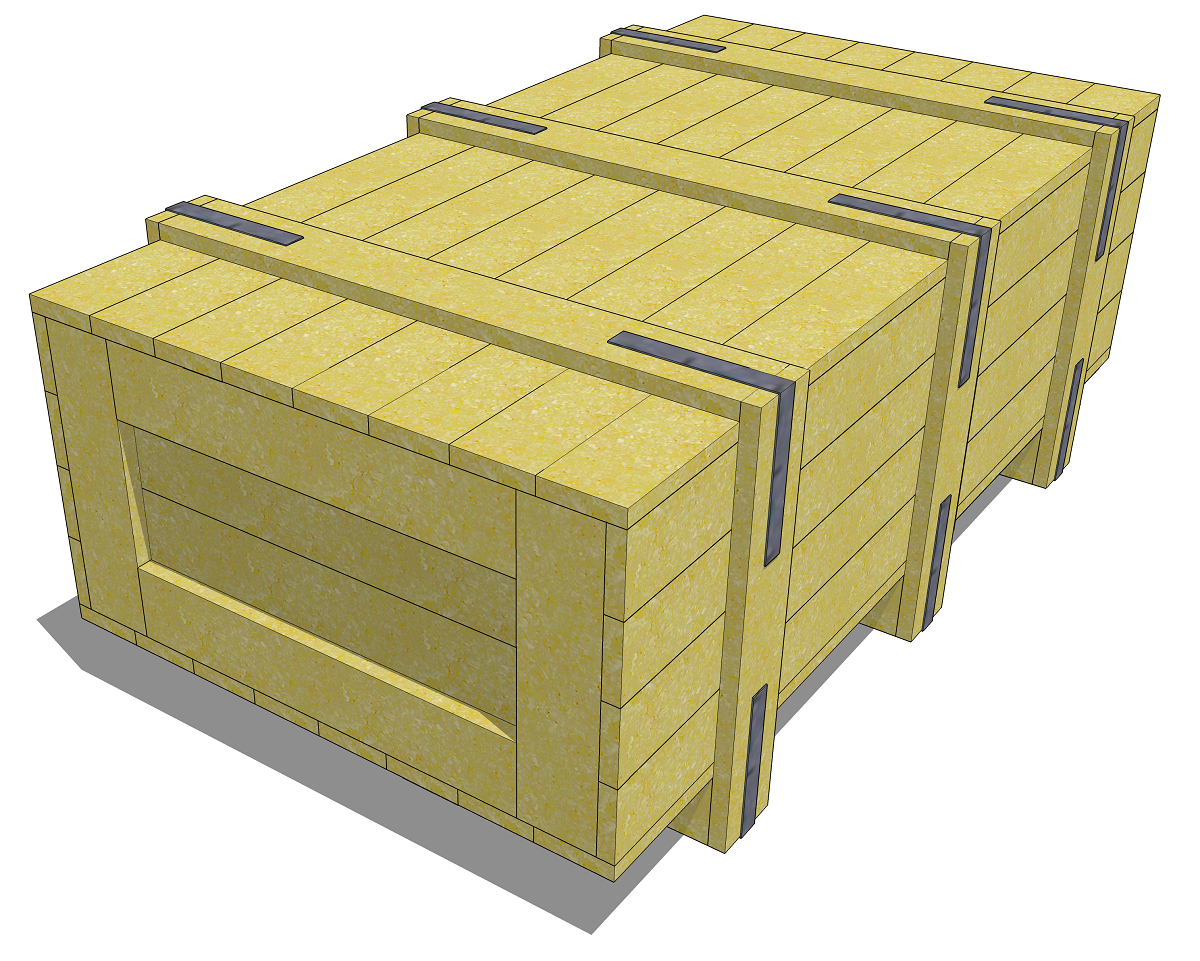

3D модель ящика по ГОСТ 2991-85 с тремя поясами жесткости
ГОСТ 2991-85 - деревянный ящик
Подробная информация содержится на следующей странице сайта fda-studia.ru, в т.ч. детальные разъяснения по ГОСТу 2991-85: Ящик по ГОСТ 2991-85 своими руками
ГОСТ на ящики: GOST_2991-85.pdf
Смотрите также, деревянный ящик по ГОСТ 2991-85 для вертикальных цилиндрических предметов (изделий): Деревянный ящик для высоких цилиндрических изделий
Автор эскиза в 3D - Фадеев Д.А.
Россия, Санкт-Петербург.
Просим уважать авторские права.
