Устройство пресс-вакуумной лесосушильной камеры

Пресс-вакуумная лесосушильная камера. Устройство

Вакуумная лесосушильная камера с нагревательными пластинами и резиновой (силиконовой) мембраной - это вакуумная сушилка с эффектом пресса. Эффект пресса в пресс-вакуумных лесосушилках

Виды пресс-вакуумных лесосушильных камер.

Два вида пресс-вакуумных лесосушильных камер: с верхней и боковой загрузкой материала. Тип загрузки материала (тип камеры) обусловлен объемом загружаемой древесины. В камерах с верхней загрузкой загрузка пиломатериалов осуществляется вручную, как и загрузка нагревательных пластин.

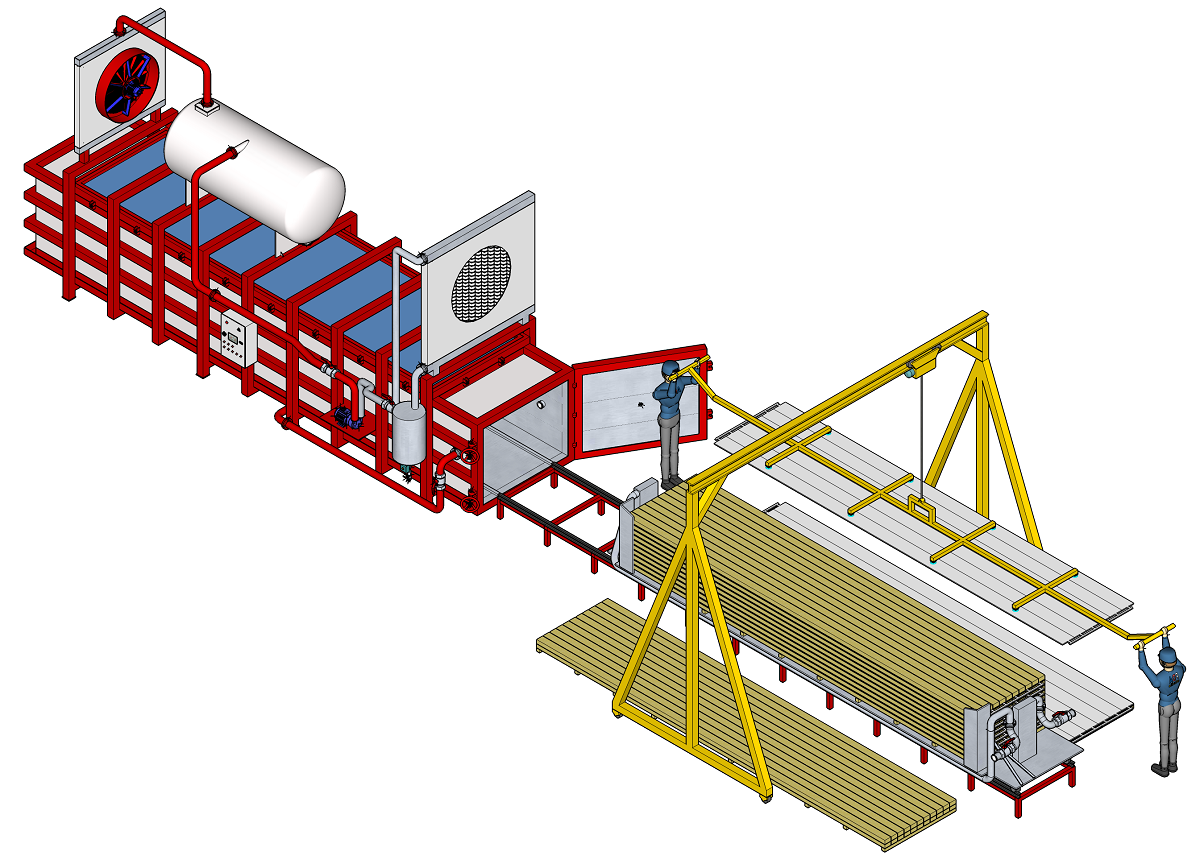

В камерах с торцевой загрузкой (на рельсовых тележках) загрузка материала и пластин на тележки осуществляется с помощью вакуумного погрузчика.

Общий вид пресс-вакуумных лесосушильных камер:

1. Лесосушильная камера с верхней загрузкой:материала

2. Лесосушильная камера с боковой загрузкой материала

Вид загрузки обусловлен объемом камер. С верхней загрузкой камеры объемом от 0,3 до 3,6 куб.м. древесины.

С боковой загрузкой (посредством рельсовой тележки) камеры объемом от 5 до 15 и более куб.м. древесины.

Эффект пресса. Вакуумная сушка древесины под давлением. WDE PRESS L3,6

УСТРОЙСТВО ПРЕСС-ВАКУУМНОЙ ЛЕСОСУШИЛЬНОЙ КАМЕРЫ НА БАЗЕ МОДЕЛИ WDE PRESS L3,6 С ВАКУУМНЫМ КОНДЕНСОРОМ.

Пресс-вакуумная камера WDE PRESS L3.6 относится к 1-му из 2-х видов камер WDE PRESS - к камере, с верхней загрузкой древесных пиломатериалов. Небольшой объем камеры позволяет загружать в камеру пиломатериалы вручную через верхнюю откидную крышку.

Вид пресс-вакуумной камеры WDE PRESS L3.6 с вакуумным конденсором для сушки древесных пиломатериалов.

Пресс-вакуумная камера WDE PRESS L3,6 с вакуумным конденсором для сушки древесных пиломатериалов, 3D визуализация с оператором:

Быстрая и качественная сушка древесных пиломатериалов. Камерная сушка.

Устройство пресс-вакуумной лесосушильной камеры на базе модели WDE PRESS L3.6, производства WDE Maspell Srl (Италия).

Подробная информация по устройству пресс-вакуумной лесосушильной камеры:

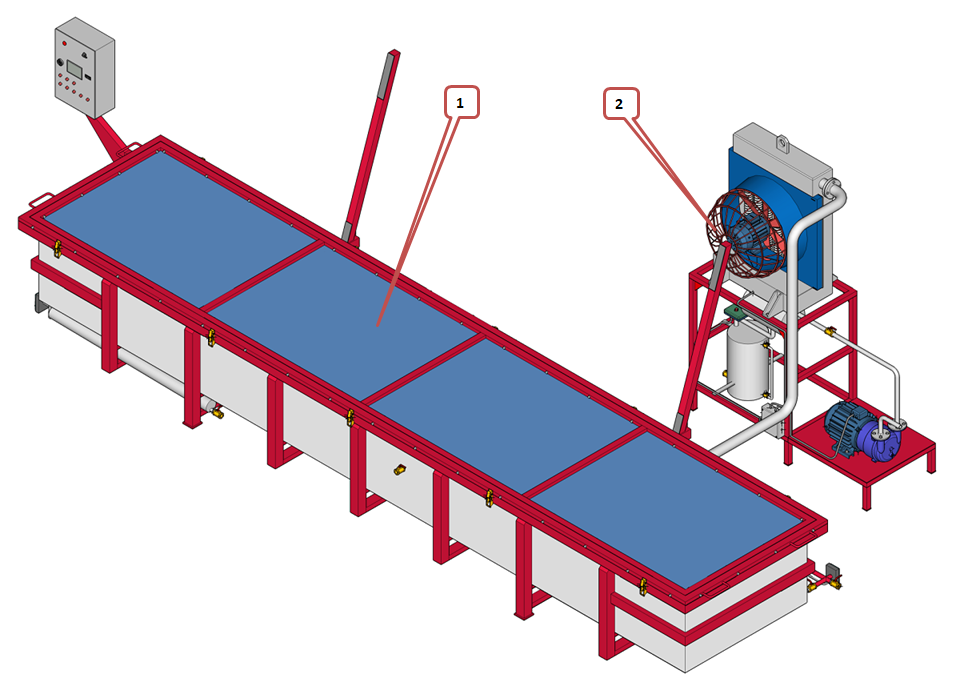

Устройство лесосушильной пресс-вакуумной камеры:

Пресс-вакуумная лесосушилка состоит из следующих основных узлов (элементов):

1. Корпус пресс-вакуумной лесосушилки (корпус, пульт управления, комплект нагревательных пластин, датчики, автоматический конденсор и мн.др.)

2. Вакуумный конденсор лесосушильной камеры (теплообменник, вакуумная помпа, автоматика и пр.)

ОПИСАНИЕ ПРЕСС-ВАКУУМНОЙ ЛЕСОСУШИЛЬНОЙ КАМЕРЫ WDE PRESS L3.6

Пресс-вакуумная сушилка (сушильная камера) состоит из нержавеющей стальной камеры, которая полностью герметична. Верх камеры закрыт эластичным резиновым покрытие в металлической рамке. Доски укладываются внутрь камеры слоями, чередуясь с алюминиевыми нагревательными пластинами. Водяная помпа обеспечивает циркуляцию горячей воды внутри пластин. Вода нагревается внешним бойлером, а вакуум внутри камеры создает жидкостная вакуумная помпа. При создании вакуума резиновая мембрана под действием атмосферного давления прижимает штабель досок к полу камеры с давлением до 10 000 кг/м2. Таким образом, сушка древесины происходит в вакууме под давлением. При таком методе сушки древесина не деформируется, а наоборот выравнивается.

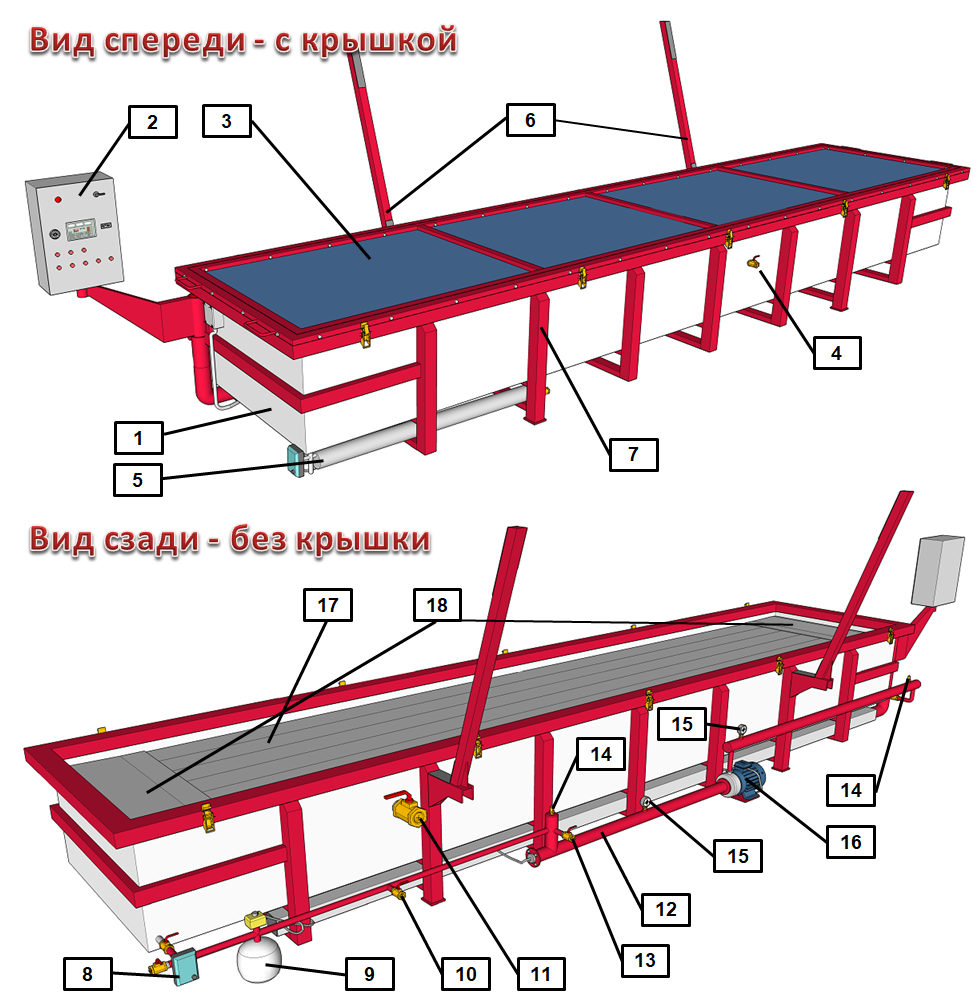

Конструкция:

1. Корпус сушильной камеры, выполненный из нержавеющей стали

2. Шкаф управления с микропроцессором

3. Крышка (рамка с натянутой резиновой или силиконовой) мембраной

4. Шаровый вентиль (развоздушивающий)

5. Автоматическая конденсационная станция с 2-х ходовым вентилем с сервоприводом

6. Кронштейны (для установки крышки и пластин)

7. Опорная силовая конструкция камеры (рама)

8. 3-х ходовой вентиль с сервоприводом (замкнутый контур/внешний контур к бойлеру для подогрева воды)

9. Расширительный бак

10. Шаровый вентиль для подключение холодной воды (пополнение системы или для процесса охлаждения)

11. Шаровый вентиль для подключения вакуумного конденсора (или вакуумной помпы)

12. Встроенный нагреватель (электрический тен для нагрева или подогрева воды)

13. Точка подключения горячей воды от внешнего бойлера (котла)

14. Предохранительные клапаны

15. Манометры

16. Водокольцевой насос (помпа)

17. Нагревательные пластины водогрейные (или электрические)

18. Защитные пластины (вставки)

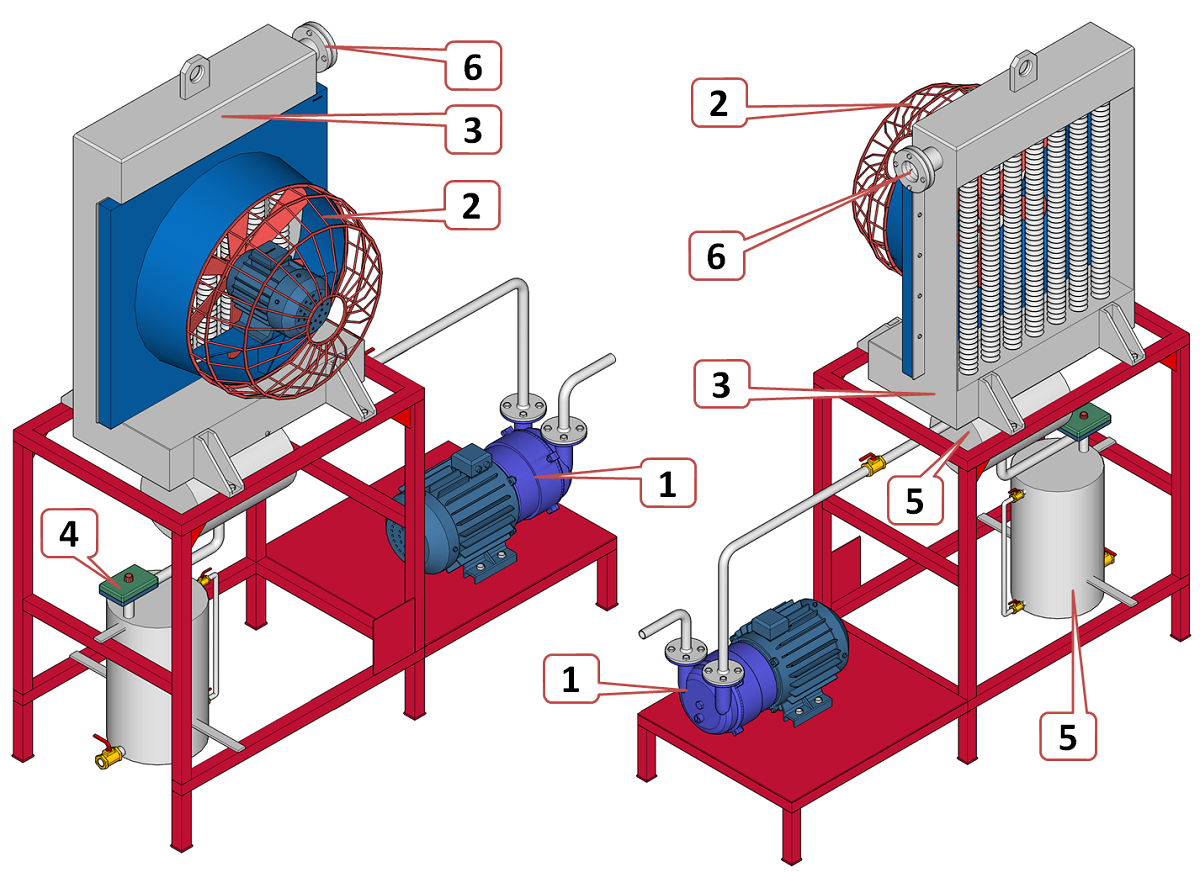

ВАКУУМНЫЙ КОНДЕНСОР

Компоненты вакуумного конденсора:

1. Водокольцевая вакуумная помпа (или маслокольцевая вакуумная помпа с системой охлаждения масла)

2. Вентилятор в сборе (корпус, крыльчатка, электродвигатель)

3. Теплообменник, выполненный из нержавеющей стали

4. 3-х ходовой вентиль системы сбора и удаления конденсата

5. Комплект переливных баков системы сбора и удаления конденсата

6. Точка подключения к пресс-вакуумной камере

Смотрите также, вакуумные лесосушильные камеры WDE...
