Подготовка сжатого воздуха
Типовая схема подготовки сжатого воздуха
Схема компоновки и расстановки оборудования пневмомагистрали для подготовки сжатого воздуха, включающая: винтовой компрессор, воздушный ресивер, осушитель (рефрижераторный или адсорбционный) и систему воздушных магистральных фильтров. Схема обвязки винтового воздушного компрессора. Трехмерное представление (изображение) данной схемы.

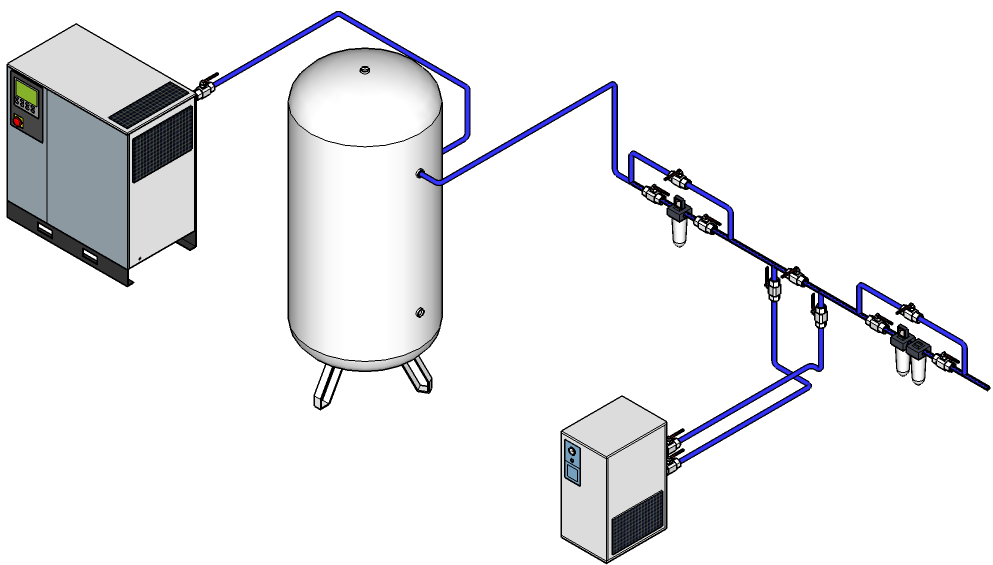

Типовая схема подготовки сжатого воздуха.

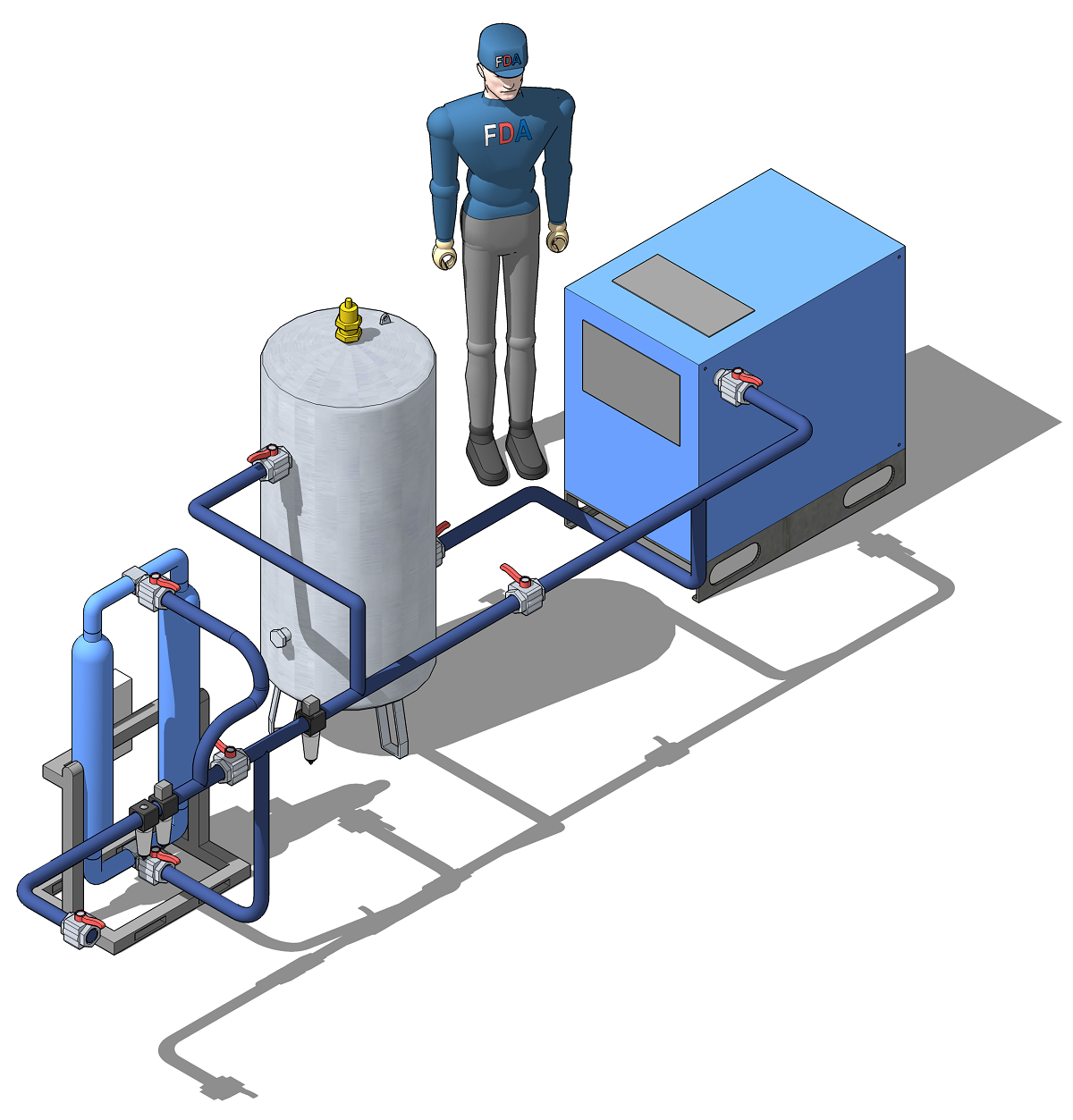

3D визуализация схемы подготовки сжатого воздуха, созданная в программе SketchUp.
Обвязка винтового воздушного компрессора, типовая схема.
1. Схема с рефрижераторным (рефрижерационным) осушителем:
Винтовой компрессор, ресивер 900 литров, осушитель сжатого воздуха (рефрижераторный или рефрижерационный, холодильный) и система магистральных фильтров.
2. Схема с адсорбционным осушителем:
Винтовой компрессор, ресивер 900 литров, осушитель сжатого воздуха адсорбционный, и система магистральных фильтров.
Внутренний диаметр труб, ЗРА, фильтров и пр. должны обеспечивать выходные параметры (производительность) основного агрегата - компрессора, т.е. они должны быть не меньше по внутреннему диаметру выходного патрубка (как правило шарового вентиля) компрессора.
Смотрите также статью: Комплексные решения по подготовке сжатого воздуха
Подробная информация с привязкой оборудования к МКС (модульной компрессорной станции) на странице...
3D визуализация - подробная, наглядная и полная информация об объекте.
Статья: Элементы воздушных сетей и магистралей
Автор 3D визуализации Фадеев Дмитрий Александрович.
Россия, г. Санкт-Петербург.
Создано в программе SketchUp.
Прошу уважать авторские права.
