Сосуд под давлением вместимостью 900 л
Сосуд, работающий под давлением, вертикального исполнения вместимостью 900 литров
Вертикальный воздушный ресивер объемом 900 литров и диаметром 800 мм.
Входит в состав воздушных сетей и магистралей как неотъемлемая и необходиая часть.
Требуемый (минимальный) объем ресивера рассчитывается в зависимости от производительности компрессора и потреблением сжатого воздуха оборудованием и его режимом работы.

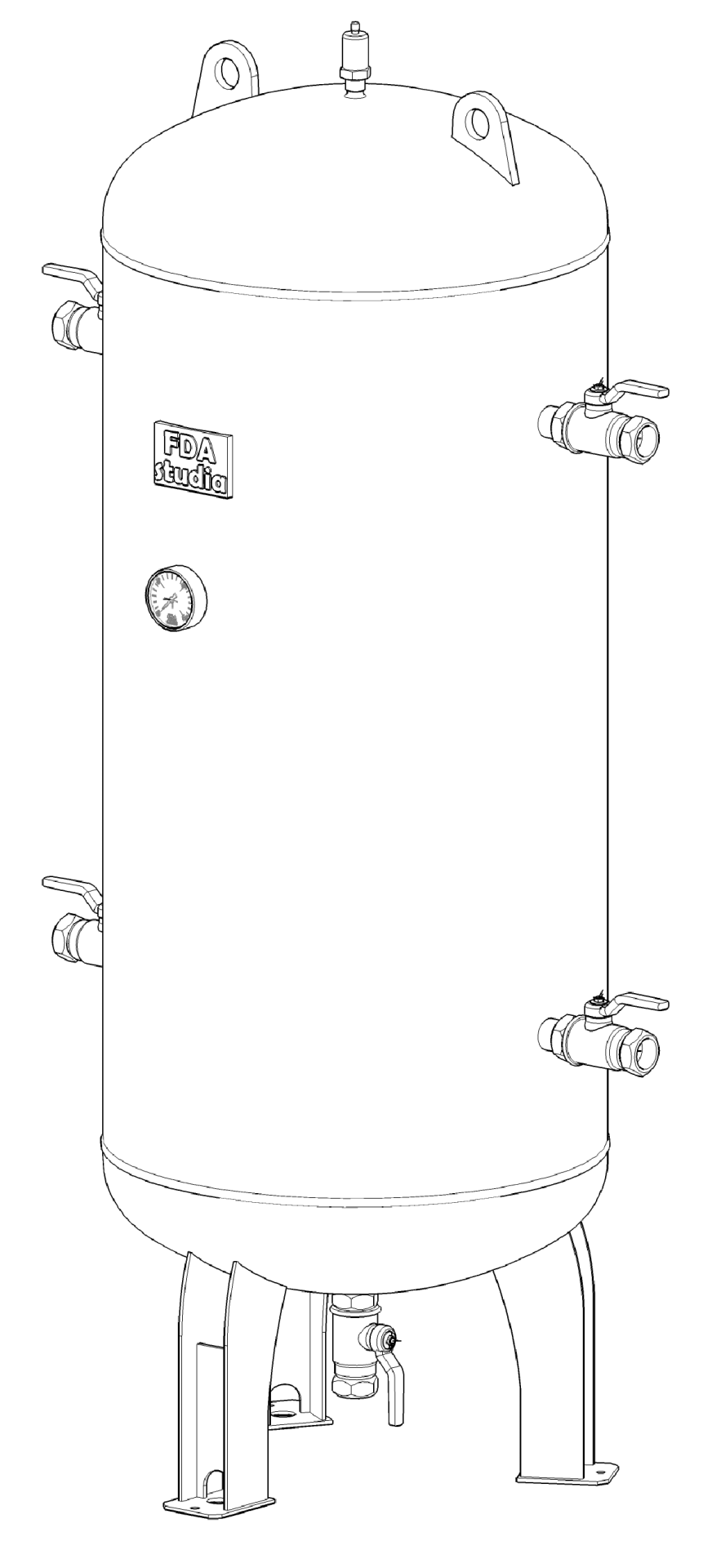

3D модель воздушного ресивера
Требуемый объем ресивера для воздушной сети (магистрали)
Принято, что минимальный объем ресивера воздушной сети (магистрали) должен быть не менее от 1/4 до 1/3 от производительности компрессора. Что это значит? Например, производительность компрессора составляет 1000 л/мин, т.е. минимальнеый объем ресивера должен быть от 250 до 300 литров.
Подробная информация по требуемому объему ресивера (воздухосборника) находится на следующей странице сайта fda-studia.ru: Расчет требуемого объема воздушного ресивера (воздухосборника)
Комплектация ресивера:
- корпус ресивера из нержавеющей стали диаметром 800 мм и эллиптическими донышками, с 7-ю патрубками и 2-мя такелажными проушинами;
- манометр;
- предохранительный клапан;
- шаровые краны 5 шт. (2 шт. - вход, 2 шт. - выход, 1 шт. - дренаж).
Смотрите также:
- типовая схема расстановки оборудования для подготовки сжатого воздуха с вертикальным воздушным ресивером объемом 900 литров и диаметром 800 мм: Типовая схема подготовки сжатого вохдуха
Модель ресивера создана в программе SketchUp
Изображение ресиверов 900 литров (крашеного и оцинкованного) в масштабе с человеком:
Подробная информация в каталоге: Ресивер 900 литров диаметром 800 мм
Статья: Элементы воздушных сетей и магистралей
Автор Фадеев Д.А. Россия, г. Санкт-Петербург.
Прошу уважать авторские права.
