Фильтрационный модуль ФМ-300/10

ФИЛЬТРАЦИОННЫЙ МОДУЛЬ (ФИЛЬТР, СИСТЕМА ФИЛЬТРОВ) АСО (АВТОСПЕЦОБОРУДОВАНИЕ) ФМ-350/10

Фильтрационный (фильтрующий) модуль ФМ 300/10 предназначен для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером менее 1 мкм. Обеспечиваемое остаточное содержание аэрозоля масла - менее 0,1 мг/м3. Используется в системах пневмоуправления и автоматики, пневмоприводе устройств и инструмента для окраски поверхностей распылением. ФМ состоит их двух последовательно установленных фильтров с фильтроэлементами на основе ультратонкого стекловолокна без связующего.

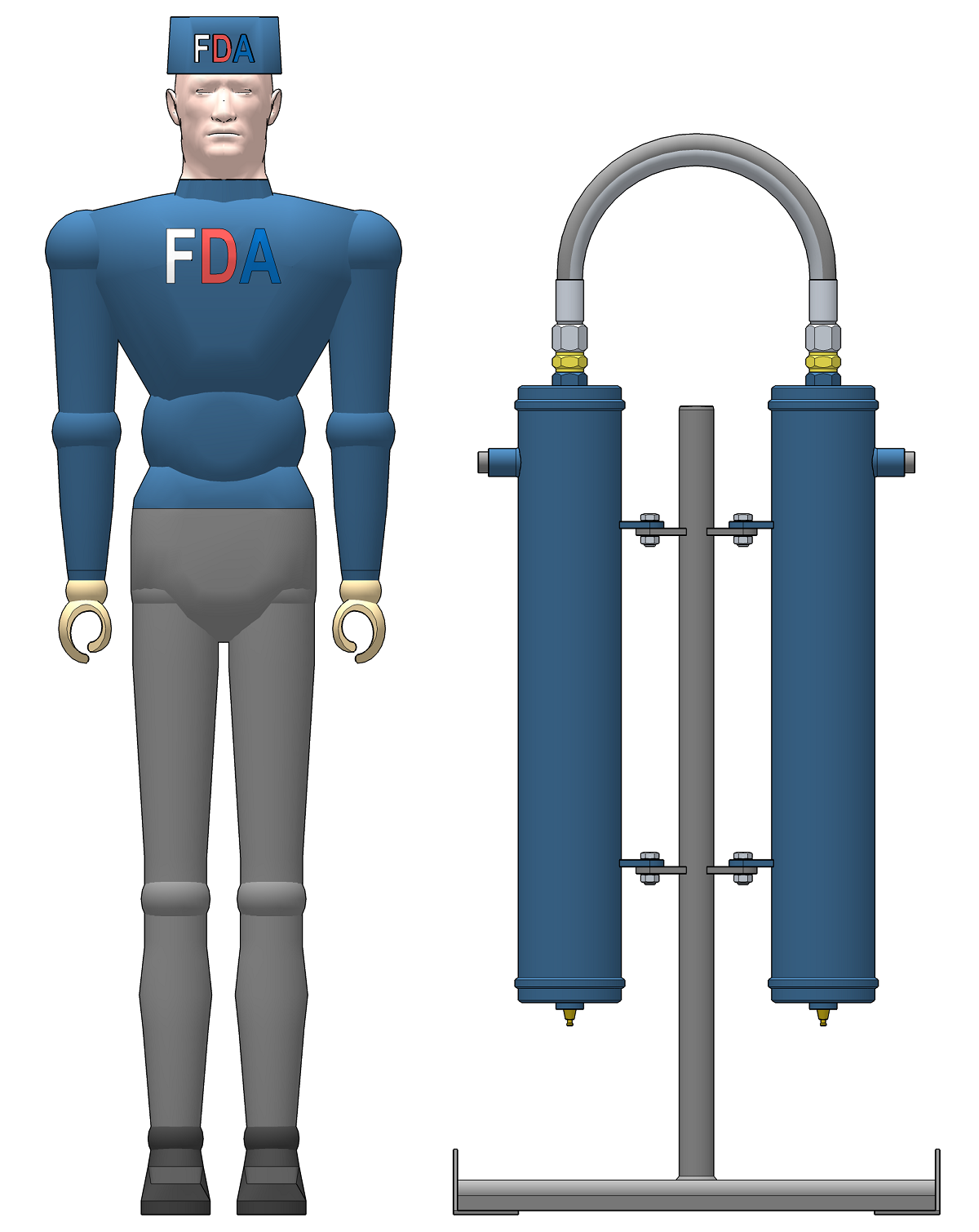

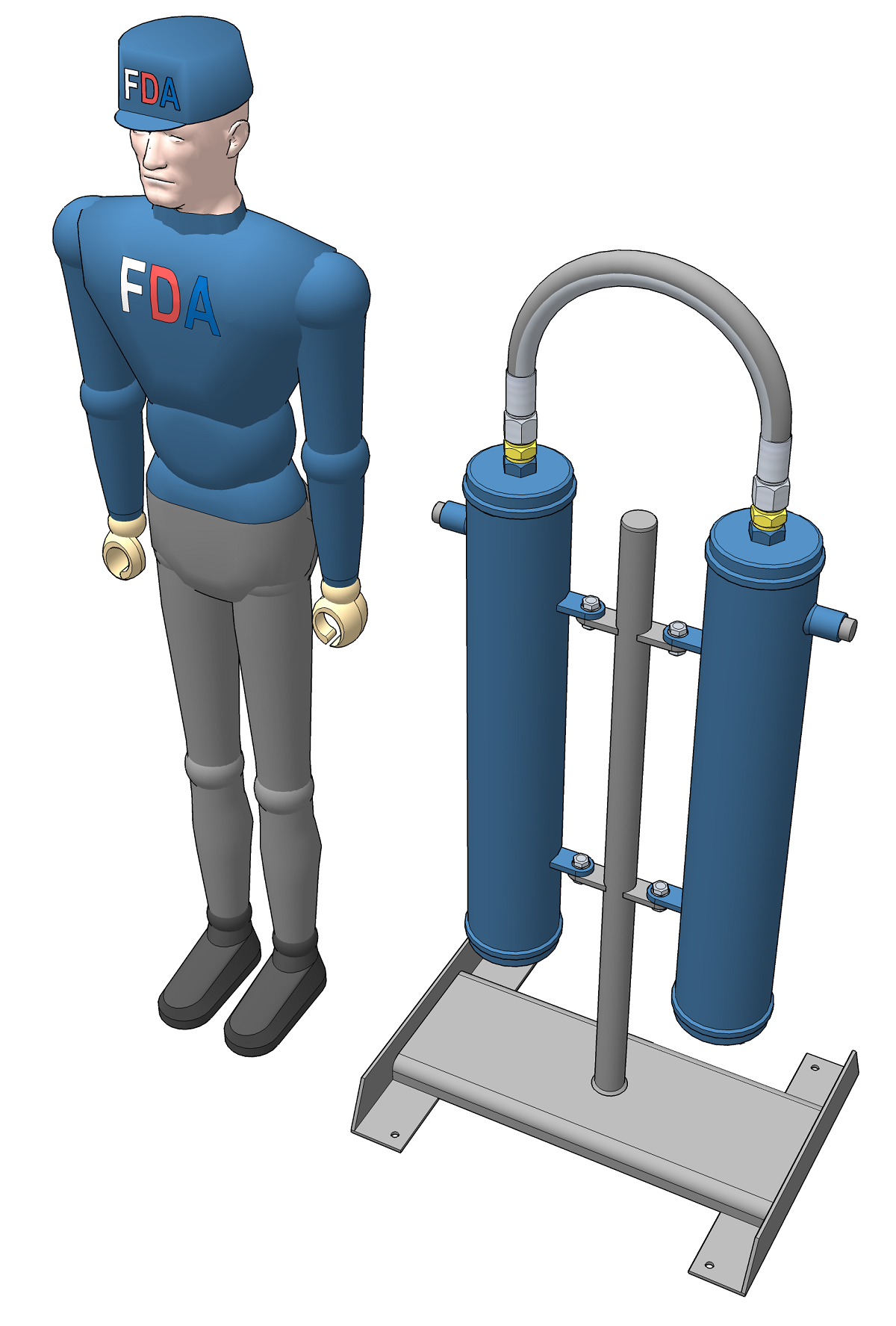

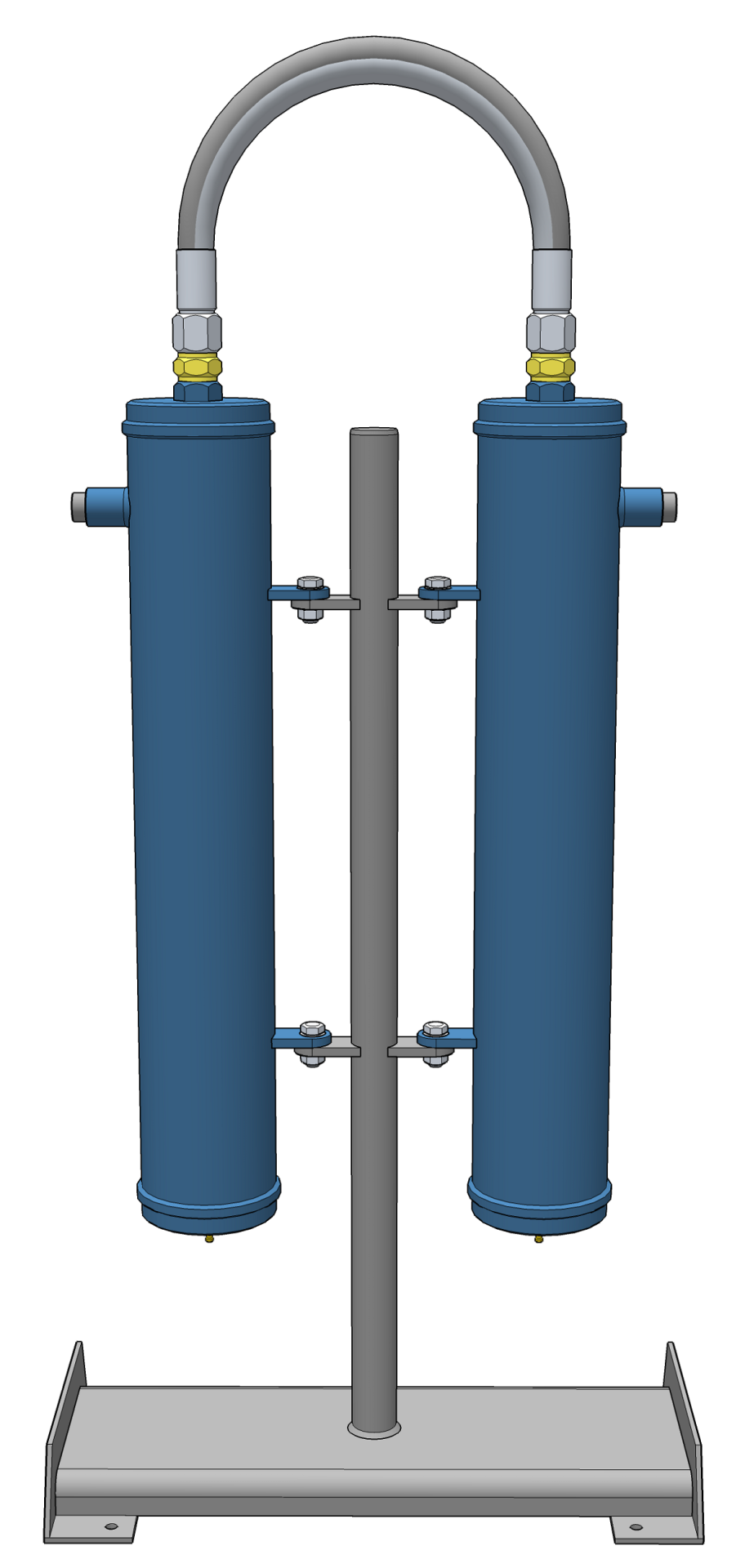

3D модель (визуализация) магистрального фильтра ФМ-300/10

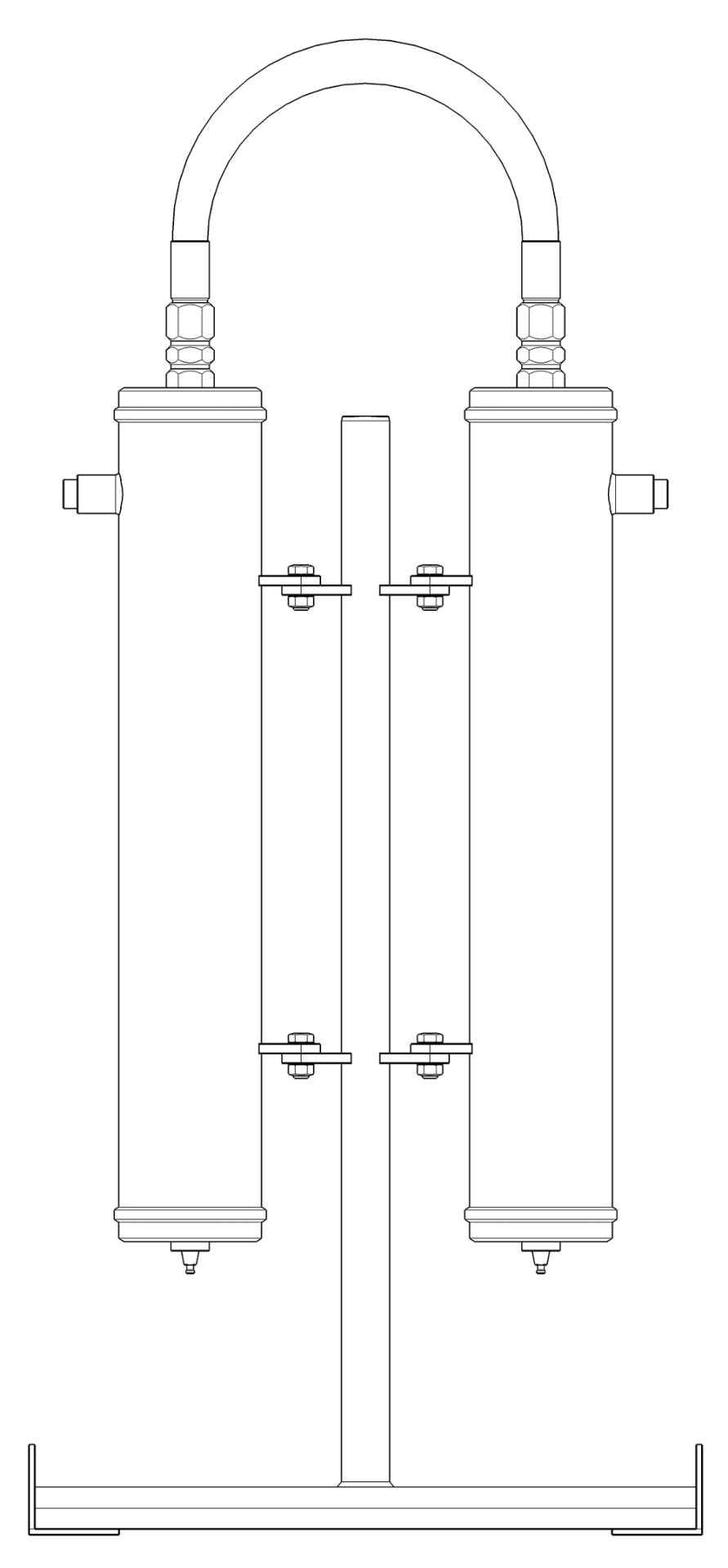

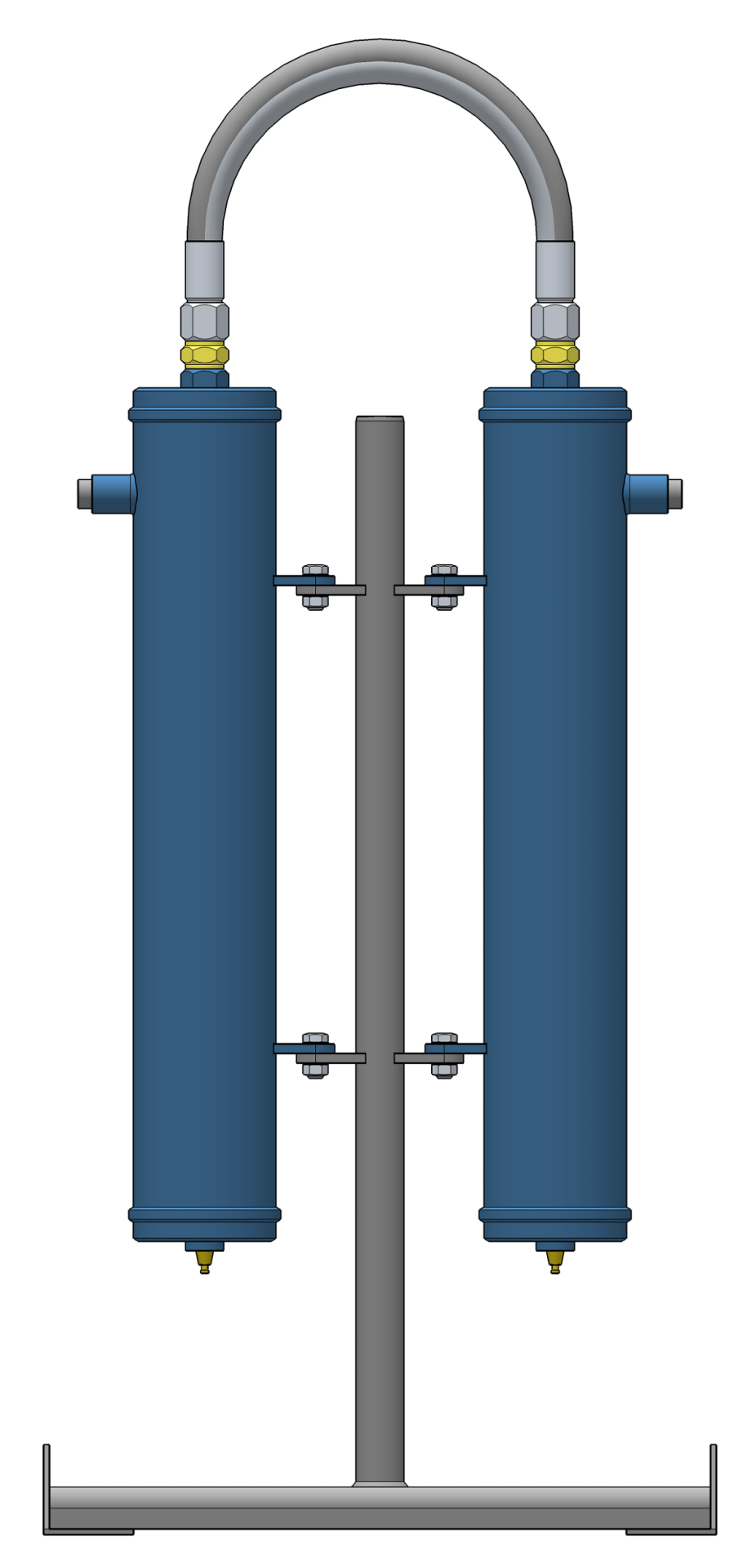

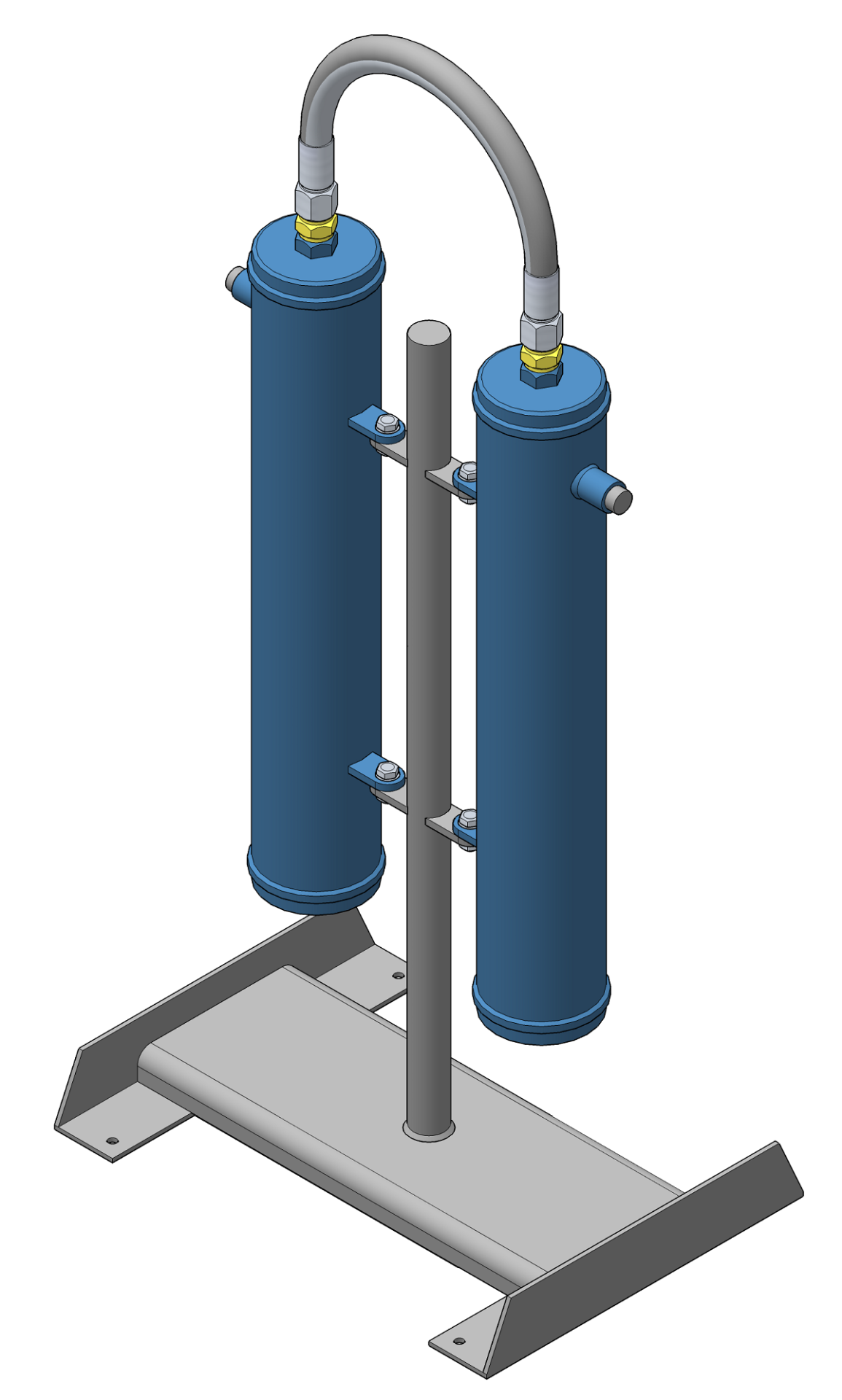

Магистральный воздушный фильтр, фильтрующий модуль ФМ-300/10

Импортозамещение работает, данная фильтрационная система для очистки сжатого воздуха эффективна и гораздо дешевле импорных аналогов

Данная система фильтрации (очистки) сжатого воздуха экономична и эффективна, что подтверждено многими реальными примерами в различных регионах РФ.

Принцип работы ФМ-300/10

Первый по ходу (слева на право) фильтр предназначен для отделения механических примесей и крупных капель масла и влаги, а также для укрупнения оставшегося в потоке тонкодисперсного аэрозоля.

Второй по ходу газа фильтр тонкой очистки служит для окончательной очистки газа от примесей.

Сжатый воздух поступает в фильтр через верхний патрубок модуля грубой очистки, проходит фильтрующие стекловолокнистые слои фильтроэлементов тонкой очистки и выходит из фильтра через боковой патрубок модуля.

Оба фильтра работают в режиме самоочищения от жидких примесей.

Технические характеристики фильтра ФМ-300/10

ФМ-300/10 на паллете, помещается 3 шт.

Размер паллета (поддона) 1200 х 800 мм.

На стандартный европоддон (паллет) размещается 3 (три) шт. фильтрационных (фильтрующих) модулей ФМ-300/10.

Отделившаяся жидкость собирается в нижней части корпусов и периодически выводится через сливные штуцера, штуцера могут работать как в ручном режиме (при использовании запорных вентилей, шаровых кранов), так и в автоматическом режиме, при использовании автоконденсатоотводчиков.

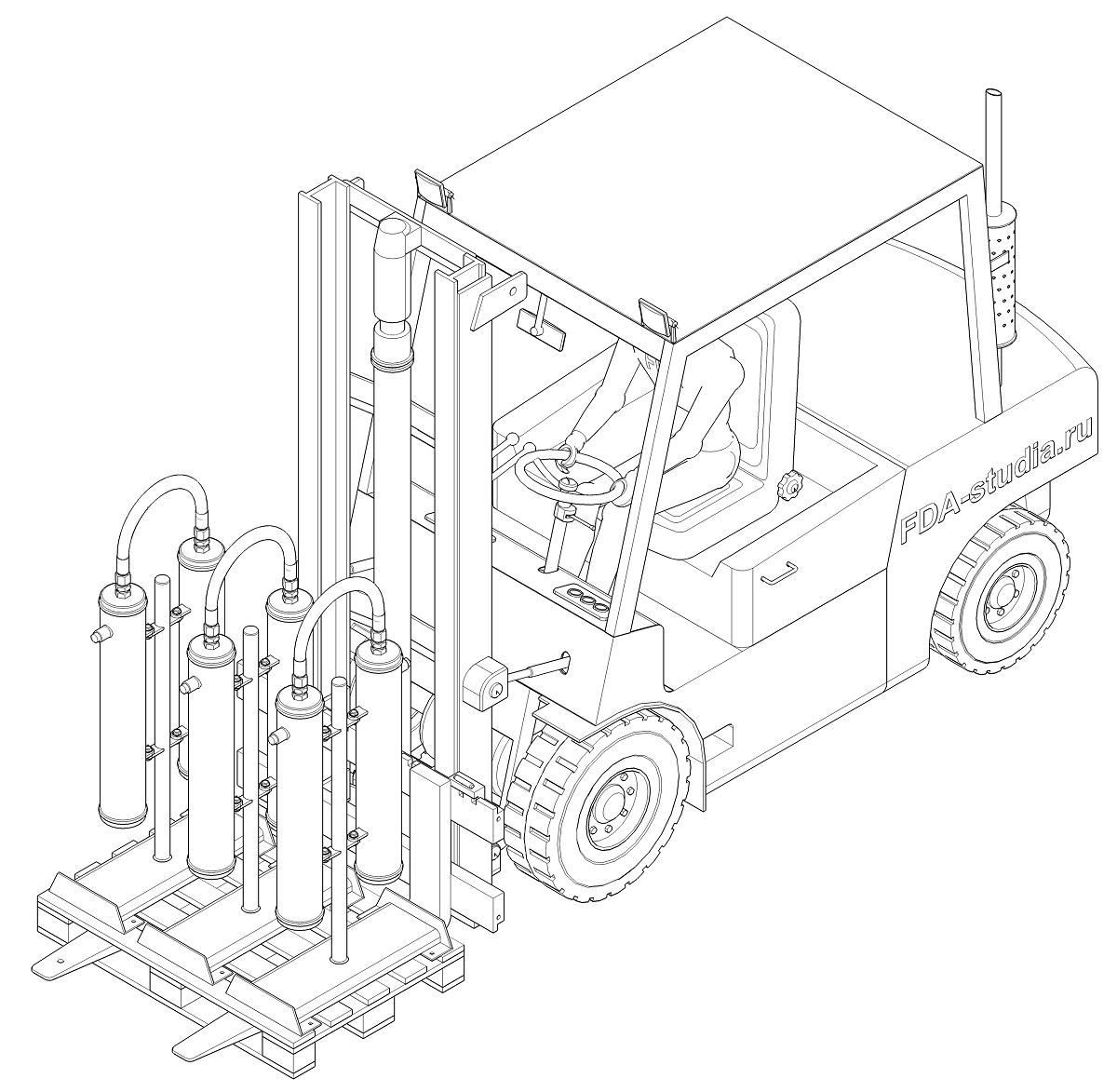

Перемещение магистральных фильтров серии ФМ вилочным погрузчиком, смотрите на странице: Вилочный погрузчик, фильтры ФМ-300/10

Статья: Элементы воздушных сетей и магистралей

Подробная информация по фильтрам в каталоге: ФМ-300/10...

Автор 3D визуализации Фадеев Д.А.

Россия, Санкт-Петербург.
